本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机来发交流接触器组变配低压配电箱的反应： 1、适当合理的配置电。 2、不便对电路设计的开闭实际操作。 3、有较高的卫生护甲品级，能最直观的体现线路的导通动态。

项目名称：656KW汽油发电站机柜单机配电箱主要元件明细清单
供电系统箱其主要电气元件明细清单表
编号	名号	材质规格尺寸	工作单位	个数	公司
1	塑壳隔离开关	NXM-1250S/3300 1250A	台	1	正泰
2	来发交流接触器组掌握器	HGM6110	只	1	众智
3	发电站机速比管控器	C2002	只	1	孚创
4	交流电24v电源信息模块	DC24V	只	1	众智
5	大中型之间继设备	HH54P    DC24V	只	2	正泰
6	全自动中央按钮开关设备	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

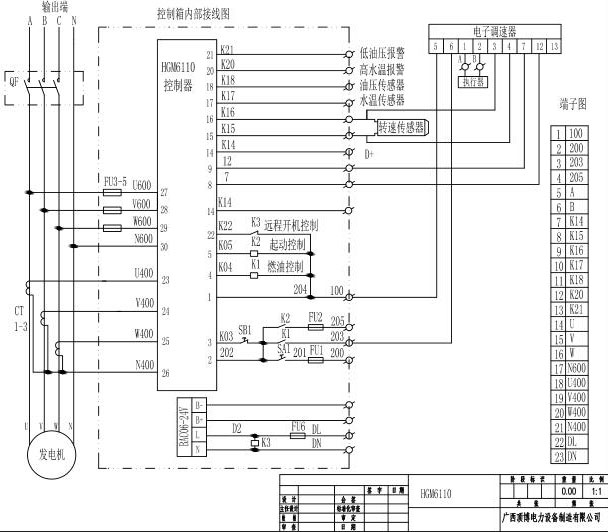

656KW广西顶博发电机组制造单机配电箱元件线路图
